XBD-G系列管道消防泵

概述

XBD-G系列单级单吸立式消防泵是我司根据市场需求开发的新产品之一，其性能、技术条件均符合国际标准ISO2858及国家新颁布的国标GB6245-2006《消防泵性能要求和试验方法》的要求。采用水力模型和立式泵的独特结构组合设计和制造的消防专用泵。产品高效节能、性能可靠、安装使用方便。

XBD-G系列消防泵供输送清水及物理化学性质类似于清水的其他液体之用，使用温度T＜80℃。

应用范围

广泛适用于工业与民用建筑等各类消防及生活（生产）给水。

参数范围：

进口直径：25-300mm(1"-12")

流     量：20-200L/s

扬     程：0.3-1.28MPa

转     速：2900r/min、1450r/min

配用功率：0.75-250kW

密封有填料密封和机械密封两种形式。

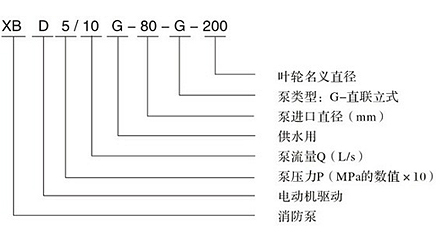

型号意义

结构特点

1、泵为立式结构，电机盖与泵盖联体设计，外形紧凑美观，且占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

2、泵进、出口口径相同，且位于同一中心线上，可象阀门一样直接安装在管道上，安装极为方便。

3、巧妙的底脚设计，方便了泵的安装稳固。

4、泵轴为电机的加长轴，解决了常规离心泵泵轴与电机轴采用联轴器转动而带来严重的振动问题。泵轴表面经镀铬处理，大大延长了泵的使用寿命。

5、叶轮直接安装在电机加长轴上，泵在运行时无噪音，电机轴采用低噪音轴承，从而大大改善了使用环境。而且泵的无故障工作时间比常规泵延长了3倍左右。

6、轴封采用机械密封，解决了常规离心泵填料密封带来的严重渗漏问题，密封的静环和动环采用碳化硅制成，延长了密封的使用寿命，确保了工作场地的干燥整洁。

7、泵盖上留有放气孔，泵体下侧和两侧法兰上均设有放水孔及取压孔，能确保泵的正常使用和维护。

8、独特的结构以至勿需拆下管道系统，只要拆下泵盖螺母即可进行维修，检修极为方便。

9、可根据使用要求即流量和扬程的需要采用串、并联及管径放大使用。

10、泵系统最高工作压力≤1.6MPa，即泵吸入口压力＋泵扬程≤1.6MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时采用铸钢材料。

12、环境温度＜40℃，相对湿度＜95%。

13、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度＜0.2mm。

注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。

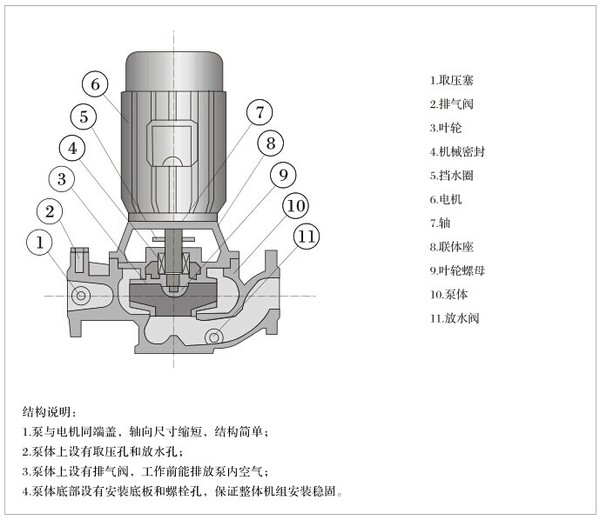

结构图
