SLQGL型系列贯流泵

概述

SLQGL系列潜水贯流泵是将潜水电机技术与贯流泵技术结合而产生的新型机电一体化产品，既保持了贯流泵本身的优点，又利用潜水电机技术，克服了传统贯流泵电机冷却、散热、密封等难题，具有传统机组无法比拟的一系列优点。

该泵工况适应于大流量、低扬程场合，用来输送不含固体颗粒的清水或物理及化学性质类似于清水的其它液体，被输送液体的温度不超过40℃.

应用范围

该泵可供农田排灌，工况船坞、城市建设及电站给排水之用，特别适合用作城市防洪工程，排污工程及排涝工程，（特殊要求可另行设计），使用广泛。

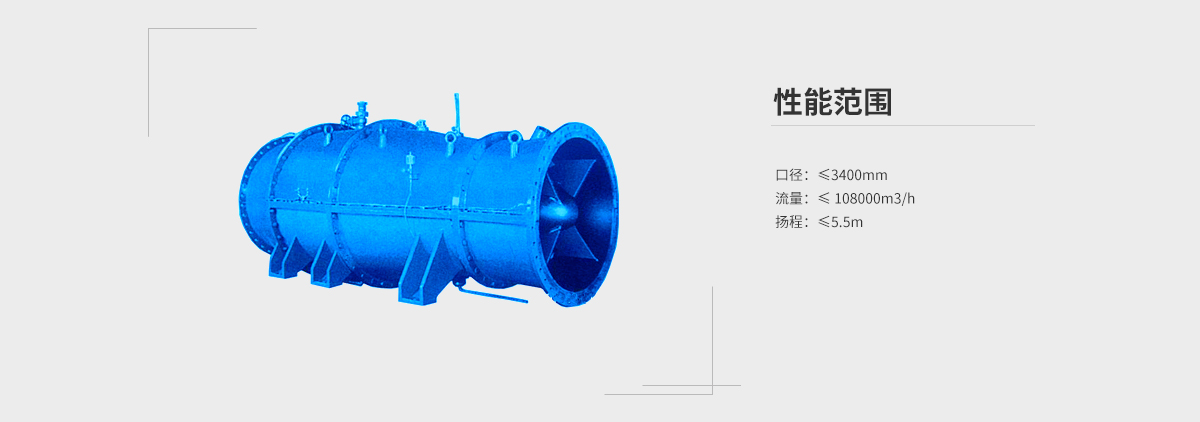

性能范围

口径：≤3400mm

流量：≤ 108000m3/h

扬程：≤5.5m

型号意义

结构特点

1、叶轮

叶轮采用目前可靠的水力模型换算所得，性能优良、稳定、成熟。选择较小的nD值，抗汽蚀性能好，确保运行平稳。

2、轴密封

产品采用两套独立的机械密封，确保密封安全可靠。

3、监测装置

潜水贯流泵装有多道保护装置，可把引线引至电控箱，保护装置有：定子温度保护、轴承温升保护、电机进水保护、油室温升保护。

4、泵/电机轴

泵与电机同轴，结构紧凑，轴伸尽量缩短，并提高刚度，从设计上将挠度控制在允许的范围内，运行时震动小，密封和轴承使用寿命更长。

5、过水流道

采用CFD与实验方法相结合，确定流线形状，保证运行高效性。

6、冷却

电机外壳直接将热量传到周围的介质中，热量被周围的水流带走。大功率高电压电机，采用内风道散热专利技术，使得三相绕组温升低、温度场分布均匀。

7、电机

高性能鼠笼式感应电机，特别为潜水泵设计制造符合GB/T755标准。热分级F级，可采用380V、660V、6KV、10KV等电压等级，电机采用两次VPI绝缘工艺，确保绝缘可靠。

8、轴承

针对卧式结构，采用大型通用结构有限元分析软件对转动部件进行动态分析，研究其挠度、震动、内部应力、支撑反力、固有频率，在此基础进行结构的设计、轴承布置、轴承选型。轴承采用滚动轴承，能够承受所有的轴向和径向负载，并完全与泵输送的介质分开。

剖面图
